Sodobni izvenomrežni in zasilni napajalni sistemi zahtevajo strojno opremo, ki združuje stabilno pretvorbo izmeničnega toka, integrirano polnjenje baterije in celovite električne zaščitne ukrepe. Ta članek raziskuje osnovno funkcionalnost, praktične scenarije uvedbe, vgrajene zaščitne mehanizme in komunikacijske zmogljivosti strojne opreme inverter-polnilnik vse-v-enem, ki graditeljem sistemov in končnim uporabnikom pomaga razumeti ključna merila pri izbiri kombiniranih enot za pretvorbo energije DC-AC za oddaljene lokacije, mobilne instalacije in aplikacije za varnostno kopiranje doma.
- 1. Razumevanje osnov kombinirane enote pretvornik-polnilnik
- 2. Kakovost izhodne valovne oblike in združljivost obremenitve v realnem svetu
- 3. Integriran sistem polnjenja in tristopenjsko upravljanje baterije
- 4. Zmogljivost prenosa ATS in kontinuiteta sistema med menjavami moči
- 5. Vgrajeni zaščitni sloji za dolgoročno zanesljivost delovanja
- 6. Komunikacijska vrata strojne opreme in možnosti oddaljenega nadzora
- 7. Primerna delovna okolja in opombe o mehanski namestitvi
- 8. Pogosta tehnična vprašanja
- 9. Končne misli za sistemske integratorje

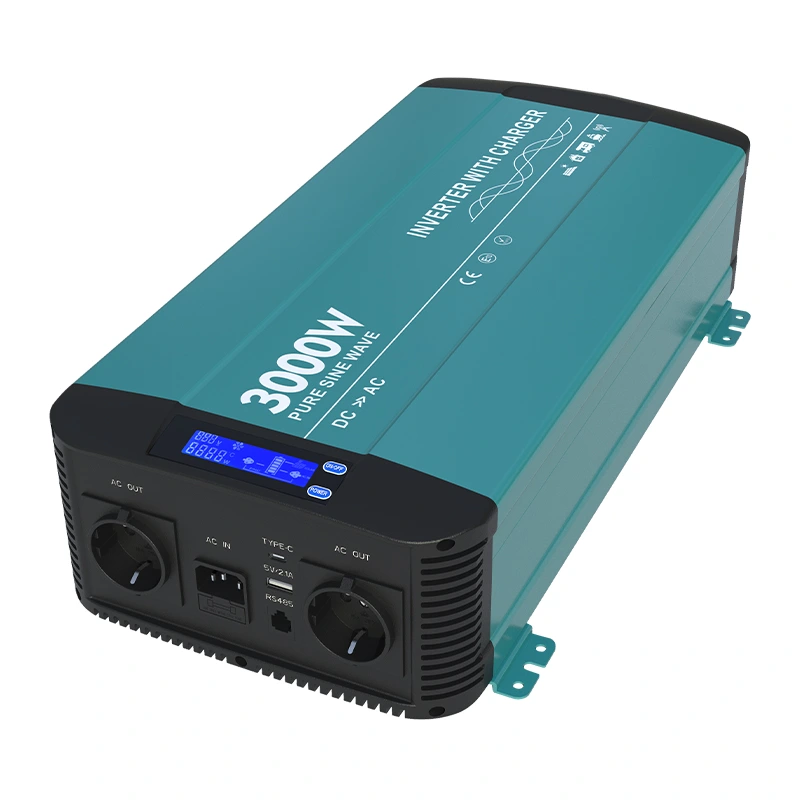

Številne oddaljene napajalne instalacije se soočajo z izzivi pri usklajevanju ločenih pretvornikov in zunanjih polnilnikov baterij, saj lahko neusklajena časovna razporeditev ali nezdružljivi pragovi napetosti poslabšajo zdravje baterije in zmanjšajo splošno stabilnost sistema.3000 W čisti sinusni pretvornik s polnilnikom HK3000PCzdružuje DC-AC inverzijo in AC-DC polnjenje baterije znotraj enega samega kompaktnega ohišja, s čimer odpravlja zapletenost usklajevanja več diskretnih napajalnih komponent za električne projekte zunaj omrežja, mobilne naprave ali pripravljenosti. Enote vse v enem poenostavljajo postavitev ožičenja in zmanjšujejo točke okvare znotraj energetske verige, kar prinaša oprijemljive prednosti za uporabnike, ki delajo s postavitvami avtodomov, delovnimi mesti na daljavo in konfiguracijami za varnostno kopiranje v stanovanjih, kjer ima stalna razpoložljivost električne energije velik praktični pomen. Pri sestavljanju samostojnih napajalnih sistemov vsak dodan kabel in ločena naprava ustvarja potencialne šibke točke, zato si konsolidirane arhitekture strojne opreme zaslužijo skrbno preučitev v fazah načrtovanja.
1. Razumevanje osnov kombinirane enote pretvornik-polnilnik
Kombinirani inverterski polnilnik služi dvema glavnima vlogama v ekosistemu, ki temelji na shranjevanju. Prvič, vzame enosmerni tok, shranjen v svinčenih ali litijevih akumulatorjih, in ga pretvori v izmenični tok, ki ustreza standardnim specifikacijam gospodinjske električne opreme. Drugič, kadarkoli je zunanji vir izmeničnega toka dostopen, vezje vgrajenega polnilnika črpa energijo iz omrežja ali generatorja za samodejno ponovno polnjenje priključenih baterij. Ta zasnova z dvojno vlogo odpravlja zahtevo, da uporabniki ročno preklapljajo med strojno opremo samostojnega polnilnika in inverterskimi moduli.
- Brezhibno preklapljanje med potekom dela za inverzijo na baterije in polnjenjem iz električnega omrežja
- Enoten LCD-zaslon za vizualizacijo kritičnih meritev časa delovanja, vključno z odčitki napetosti in moči
- Integriran AC odklopnik, vgrajen v glavno AC vhodno pot za dodatno varnost tokokroga
- Namenska vrata USB‑A in Type‑C, ki ponujajo priročno nizkonapetostno neposredno polnjenje naprav
Fizične mere in teža igrajo pomembno vlogo za monterje. The unit occupies 489 × 252 × 118 millimeters and weighs 8.8 kilograms, making wall‑mount deployment feasible for both stationary and mobile enclosures. Montažni nosilci, vgrajeni v kovinsko ohišje, poenostavljajo varno pritrditev na trdne površine, ne glede na to, ali uporabniki konfigurirajo strojno opremo v omarah, predelkih v vozilu ali zunanjih omaricah. Okoli prezračevalnih rešetk je treba vedno vzdrževati ustrezno razdaljo; oviran zračni tok bo sprožil termično zaščito in omejil razpoložljivo izhodno zmogljivost pri velikih delovnih obremenitvah.
2. Kakovost izhodne valovne oblike in združljivost obremenitve v realnem svetu
Čisti sinusni izhod je eden najpomembnejših diferenciatorjev v primerjavi s spremenjenimi sinusnimi alternativami. Skupno harmonično popačenje pod petimi odstotki posnema značilnosti valovne oblike, ki jih zagotavlja javno omrežje. To je zelo pomembno pri uporabi občutljive potrošniške elektronike, induktivnih motorjev, hladilnih kompresorjev in laboratorijske opreme. Naprave, ki vsebujejo navitja motorja ali zapletene notranje krmilne plošče, se pogosto segrejejo, proizvajajo dodaten hrup ali imajo krajšo življenjsko dobo, če se napajajo s popačenimi spremenjenimi sinusnimi signali.
Nazivna neprekinjena moč doseže 3000 vatov z udarno močjo, ki doseže 6000 vatov, ki se vzdržuje v dvosekundnih intervalih. Prenapetostna moč prenese visok vhodni tok, ki se pojavi, ko induktivne naprave začnejo vrteti svoje motorje. Without adequate surge headroom, inverters can trip overload protections every time compressors, water pumps or washing‑machine motors attempt startup cycles. Factory configurable output voltage options cover 100‑120VAC and 200‑240VAC families alongside selectable 50Hz or 60Hz frequency settings to match regional electrical norms. Najmanjša učinkovitost pretvorbe pri polni obremenitvi je zabeležena pri 89 odstotkih, medtem ko se največja operativna učinkovitost povzpne do 92 odstotkov. Higher efficiency translates to less energy wasted as heat, preserving stored battery capacity for actual end‑user loads instead of thermal losses inside power electronics.
3000 W čisti sinusni pretvornik s polnilnikom HK3000PCpodpira popolno galvansko izolacijo med vhodno stranjo DC in izhodnimi vezji AC. Popolna vhodno-izhodna izolacija doda pomembno varnostno plast, ki omejuje širjenje napak v primeru ozemljitvenih napak ali napak pri ožičenju znotraj povezanih baterijskih tokokrogov. Ta izolacijska funkcija je deležna velike pohvale med profesionalnimi inštalaterji, ki gradijo sisteme za lokacije s povečanimi tveganji za električno varnost, kot so morska okolja in aplikacije v mobilnih vozilih, kjer kondenzacija in vibracije povečujejo možnosti za naključne dogodke kratkega stika.
| Parameter zmogljivosti | Vrednost specifikacije |
|---|---|
| Neprekinjena AC izhodna moč | 3000 W ±5 % |
| Trajanje udarne konične moči | 6000 W za 2 sekundi |
| Popolno harmonično popačenje | Pod 5 % |
| Najmanjši izkoristek pri polni obremenitvi | 89 % |
| Največja splošna učinkovitost | Do 92 % |
3. Integriran sistem polnjenja in tristopenjsko upravljanje baterije
The internal AC‑DC charger follows classic three‑stage charging logic: bulk constant‑current phase, absorption constant‑voltage phase and float maintenance phase. Ta dobro uveljavljen profil polnjenja optimizira cikle polnjenja za kemijo svinčenih baterij. Med fazo razsutega toka polnilec zagotavlja največji dovoljeni tok za hitro dviganje napetosti baterije. Once target absorption voltage threshold is hit, unit transitions into absorption stage, holding steady voltage while charging current naturally tapers downwards. When current falls to roughly ten percent of rated charging magnitude, hardware enters float stage, applying lower maintenance voltage to counteract self‑discharge without overcharging cell plates.
Korekcija faktorja moči doseže vrednosti, večje od 0,95 pri največji obremenitvi polnjenja. Visoka zmogljivost faktorja moči zmanjša črpanje jalove moči, ki prihaja iz vira izmeničnega toka, zaradi česar so manjše povpraševanje po prenosnih generatorjih ali omrežnih vtičnicah z omejeno zmogljivostjo. AC vhod sprejema omrežno napetost širokega razpona; za različico 230VAC se operativno AC vhodno okno razteza od 180VAC do 260VAC. Široka vhodna toleranca pomeni, da lahko polnilnik še naprej deluje, tudi če izhodna moč generatorja zaide izven idealnih nominalnih vrednosti, kar se pogosto zgodi pri strojni opremi prenosnega generatorja, ki deluje pod nihajočimi pogoji obremenitve.
Največji polnilni tok se razlikuje glede na različico vhodne napetosti DC. Modeli z 12-voltnim enosmernim tokom podpirajo do 40-amperski izhodni tok, medtem ko različice s 24-voltnim enosmernim tokom zagotavljajo do 20-amperski izhodni tok. Oblikovalci sistemov bi morali uskladiti največji tok polnilnika s priporočeno stopnjo polnjenja, ki so jo objavili proizvajalci baterij. Previsoki polnilni tokovi pospešijo razgradnjo baterije; nasprotno pa premajhen polnilni tok po nepotrebnem podaljša čas polnjenja. Skrbno združevanje zmogljivosti akumulatorske baterije z zmogljivostjo polnilnika zagotavlja optimalno dolgoročno delovanje življenjskega cikla baterije.
4. Zmogljivost prenosa ATS in kontinuiteta sistema med menjavami moči
Vgrajeno stikalo za samodejni preklop (ATS) skrbi za preklapljanje med izmeničnim napajanjem iz baterije in dohodnim zunanjim omrežnim napajanjem. Čas prenosa je pod 16 milisekund. Večina običajnih gospodinjskih električnih aparatov dopušča kratke prekinitve takšnega obsega brez popolnega izklopa. Ta značilnost zagotavlja kontinuiteto skoraj na ravni UPS za veliko priključenih bremen. Uporabniki se morajo zavedati, da lahko določena zelo občutljiva industrijska računalniška strojna oprema vseeno zahteva dodatne prave spletne enote UPS navzgor, če prenos nič milisekund postane absolutna operativna zahteva.
Strojna oprema notranjega releja obravnava naloge fizičnega preklapljanja tokokrogov. Ocene relejev se razlikujejo glede na različice izdelka: konfiguracije 110 VAC uporabljajo releje z nazivno močjo 30 A, modeli z 230 VAC pa uporabljajo releje z nazivno močjo 16 A. Odklopnik izmeničnega toka, vgrajen na strani omrežnega vhoda, zagotavlja zaščito pred preobremenitvijo za vhodni napajalnik izmeničnega toka in dopolnjuje varnost releja. Ko se omrežno napajanje po dogodku izpada ponovno vzpostavi, logika ATS samodejno preusmeri obremenitve na zunanji vir izmeničnega toka, hkrati pa aktivira notranji tokokrog polnilnika za dopolnitev zalog energije baterije. Zaradi tega vedenja brez uporabe rok je strojna oprema zelo primerna za nenadzorovane oddaljene namestitve, kjer se človeški operaterji ne morejo hitro odzvati na dogodke obnove omrežja.
5. Vgrajeni zaščitni sloji za dolgoročno zanesljivost delovanja
Robusten večplastni zaščitni paket ščiti samo strojno opremo pretvornika-polnilnika ter priključeno baterijo in obremenitveno opremo. Zaščita na strani vhoda enosmernega toka pokriva zaščito pred obratno polarnostjo prek notranje varovalke, izklop pri nizki napetosti in izklop pri prenapetosti. Zaščita pred obratno polarnostjo nudi kritično zaščito pred napakami pri ožičenju inštalaterjev pri povezovanju akumulatorskih kablov velikega premera. Brez takšnega varovanja lahko obrnjeni terminali baterije v trenutku trajno uničijo elektroniko za pretvorbo energije.
Na izhodni strani izmeničnega toka se enota odziva na dogodke kratkega stika, stalne preobremenitve in dogodke notranje previsoke temperature. Kadarkoli notranja temperatura preseže varno delovno zgornjo mejo, toplotna zaščita sproži postopek zaustavitve, da prepreči trajno poškodbo komponente. Hladilni ventilatorji z regulirano temperaturo in obremenitvijo dinamično prilagajajo hitrost vrtenja. Ventilatorji se vrtijo hitreje le pri veliki delovni obremenitvi ali visoki notranji temperaturi; v pogojih nizke obremenitve hrup ventilatorja ostane minimalen, kar je pomembna prednost za namestitve v notranjih stanovanjih ali kabinah, kjer je zvočno udobje pomembno za potnike.
Vsako zaščitno stanje sproži vidne povratne signale prek LCD zaslona na sprednji plošči, kar omogoča odpravljanje težav brez odpiranja ohišja opreme. Možnost branja kod napak neposredno z lokalnega zaslona pospeši diagnostično delo tehnikov na kraju samem, ki servisirajo oddaljena mesta napajanja.3000 W čisti sinusni pretvornik s polnilnikom HK3000PCzdružuje veliko različnih zaščitnih odzivov znotraj ene enote, s čimer odpravlja zahtevo po nalaganju številnih ločenih zunanjih zaščitnih modulov okoli arhitekture elektroenergetskega sistema.
6. Komunikacijska vrata strojne opreme in možnosti oddaljenega nadzora
Komunikacijska vrata RS‑485 s fizičnim priključkom v slogu RJ‑11 omogočajo zmožnost nadzora na daljavo. Uporabniki lahko po želji priključijo zunanjo oddaljeno nadzorno ploščo LCD, ki je nameščena stran od glavnega ohišja pretvornika-polnilnika. To se izkaže za priročno za namestitve, kjer je glavna napajalna strojna oprema v kletnih skladiščih ali pomožnih omarah, medtem ko operaterji želijo opazovati odčitke stanja iz bivalnih prostorov. Ethernetna povezljivost obstaja kot izbirna nadgradnja za naprednejše nadzorne nastavitve.
Prek vodila RS‑485 lahko sistemi za spremljanje gostitelja pridobijo nabore podatkov v realnem času, vključno z napetostjo baterije, izhodno močjo, zastavicami načina delovanja in indikatorji aktivnih napak. Za sistemske integratorje, ki gradijo večje uvedbe mikromrež, to odpira poti za integracijo strojne opreme v platforme za spremljanje spletnega mesta na višji ravni. Upoštevajte, da morajo prakse ožičenja RS‑485 upoštevati industrijske smernice za diferencialno signalizacijo na dolge razdalje; pravilna izbira kabla in ozemljitev pomagata preprečiti poškodbe podatkov, ki jih povzroči električni šum iz bližnjih visokotokovnih vodnikov.
7. Primerna delovna okolja in opombe o mehanski namestitvi
Razpon nazivne temperature okolja pri polni obremenitvi sega od nič stopinj Celzija do plus štirideset stopinj Celzija. When surrounding temperature rises to sixty degrees Celsius, hardware automatically derates available output capacity down to seventy‑percent of nominal power rating. Temperaturno okno shranjevanja sega od nič do sedemdeset stopinj Celzija v obdobjih nedelovanja. Toleranca na vlago doseže največ triindevetdeset odstotkov relativne vlažnosti v okoljskih pogojih brez kondenzacije. Kondenzacija predstavlja velik dejavnik tveganja; mesta, kjer se rosi, morajo zagotoviti ustrezno prezračevanje, da so notranja vezja suha.
Namestitev mora biti v skladu z mehanskimi risbami proizvajalca. Ohranite dovolj prostora v bližini prezračevalnih odprtin ventilatorja, da lahko vroč izpušni zrak prosto uhaja. Izogibajte se tesnjenju enote v popolnoma zaprti majhni omarici brez namenskega izpušnega prezračevanja, saj ujeta toplota aktivira toplotno znižanje moči in pogoste zaščitne zaustavitve. Pri izbiri premera akumulatorskega kabla vedno upoštevajte visoke tokove na strani enosmernega toka, povezane z nivoji moči tri tisoč vatov; premajhni kabli povzročajo čezmeren uporni padec napetosti in ustvarjajo nevarne točke pregrevanja vzdolž napeljave.
8. Pogosta tehnična vprašanja
ja Vhodno vezje AC bo sprejelo izhod iz prenosnih generatorjev ustrezne velikosti. Izhodna napetost generatorja naj bo znotraj objavljenega delovnega okna vhoda AC. Bodite pozorni na zmožnost prenapetosti generatorja; neprekinjena nazivna moč generatorja bi morala udobno preseči največje polnjenje in porabo pomožne AC-obremenitve, ki se hkrati uporablja na sponkah generatorja. Izhod generatorja slabe kakovosti z velikimi nihanji napetosti lahko sproži notranje zaščitne odzive.
Izvorna tristopenjska polnilna krivulja absorpcije v razsutem stanju je prvotno zasnovana za napolnjene, AGM in gelaste svinčeno-kislinske baterije. Pri uvajanju sklopov litij-ionske baterije morajo uporabniki preveriti združljivost sistema za upravljanje baterije z nastavljenimi vrednostmi napetosti polnilnika. Nekateri litijevi paketi zahtevajo spremenjene profile polnjenja; v takih scenarijih bo morda potrebna zunanja namenska strojna oprema za polnilnik baterij.
Čeprav je v enoti notranja varovalka za obratno polariteto, najboljše prakse v panogi močno priporočajo namestitev visokonapetostne varovalke neposredno na pozitivni vodnik baterije na kratki fizični razdalji od sponk baterije. Ta zunanja varovalka ščiti sam kabel baterije v katastrofalnih dogodkih kratkega stika zunaj ohišja pretvornika-polnilnika.
Galvanska izolacija ustvari električno ločitev med enosmernim tokokrogom baterije in izhodnimi tokokrogi izmeničnega toka. To zavira tok napake prek domen med incidenti z napako na zemlji, izboljša varnost v mobilnih in pomorskih napravah in zmanjša nekatere kategorije električnega hrupa med baterijskim sklopom in povezanimi napravami na strani AC.
9. Končne misli za sistemske integratorje
Strojna oprema inverterskega polnilnika vse-v-enem poenostavi številne zgradbe sistemov za napajanje brez omrežja in rezervnega napajanja s konsolidacijo inverzije, polnjenja baterije, samodejnega preklopa prenosa in več zaščitnih funkcij v eno samo ohišje. Pri ocenjevanju strojne opreme za pretvorbo moči ne glejte le na zvezne vrednosti vatnih količin; vzemite si čas za oceno zmogljivosti za obvladovanje prenapetosti, čistosti valovne oblike, popolnosti vgrajene zaščitne funkcije, časovnega preklopa prenosa in razpoložljivih nadzornih vmesnikov. Vsaka od teh specifikacij oblikuje vsakodnevno zanesljivost sistema v resničnem svetu.
Vsak projekt elektroenergetskega sistema se začne s temeljito revizijo obremenitve. Dokumentirajte porabo moči za vsako napravo, za katero se pričakuje, da bo delovala, upoštevajte induktivne obremenitve z velikimi zagonskimi udarnimi tokovi in določite sprejemljive meje globine praznjenja baterije, preden izberete kombinacijo baterije in pretvornika-polnilnika. Premišljeno vnaprejšnje načrtovanje preprečuje operativne frustracije po končani namestitvi strojne opreme.3000 W čisti sinusni pretvornik s polnilnikom HK3000PCse lepo prilega projektom, ki zahtevajo neprekinjeno moč tri tisoč vatov, hkrati pa želijo integrirano zmogljivost polnjenja brez sestavljanja zbirke ločenih komponent napajalnega sistema.
Za strokovno ozadje proizvodnje za to strojno opremo lahko raziščete vire, ki jih je objavilNingbo Kosun New Energy Co., Ltd.Tehnična dokumentacija, dimenzijske risbe in popolni specifikacijski listi zagotavljajo dodatno globino za tehnične ocenjevalce, ki pripravljajo sistemske načrte.
